產品往往存在局部小結構，有時為了增加分析的準確性，劃分網格的時候，需要對局部加密網格。下面教你如何快捷的實現局部網格加密操作：

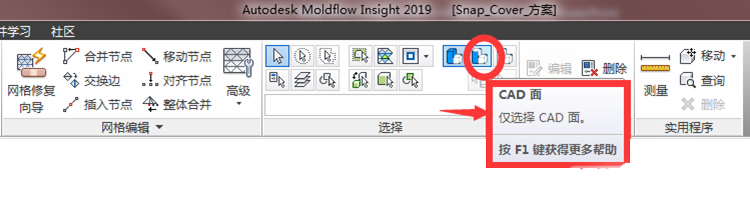

第一步：網格→選擇→選取CAD面 按鈕

第二步：選擇需要加密網格的面

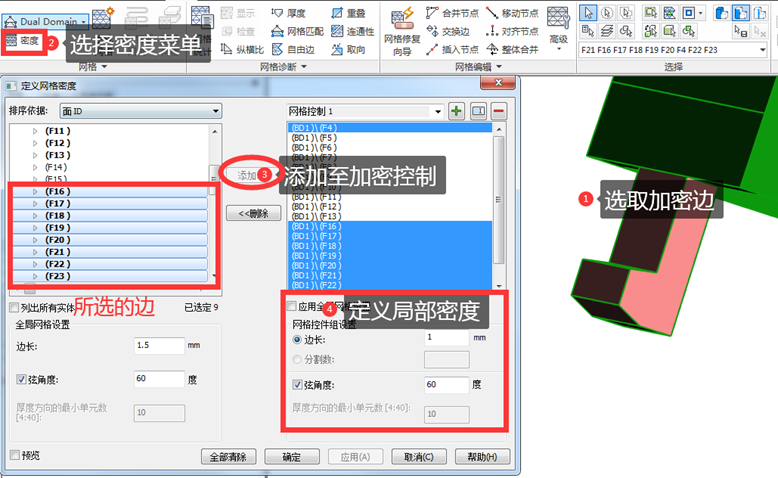

第三步：網格→網格→找到“密度”功能按鈕彈出圖2對話框，把所選的邊 添加到“網格控制”，然后定義局部密度即，邊長和選角度來控制局部密度。如圖2，整體邊長為1.5mm，局部邊長控制為1.0mm，選角度都為60°

第四部：點擊生成網格開始劃分網格

結果：

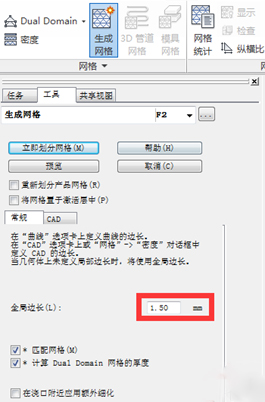

全局邊長測量：我們用測量工具來測量整體網格的邊長（藍色箭頭 指向的紅色線段長度，下同），結果是1.5mm

局部邊長測量：同樣用測量工具來測量局部加密的網格的邊長（紅色框內），結果顯示網格邊長是0.99mm
