歐特克數字化制造解決方案助力中山世達快速生產之路

發布時間：2021-04-21 13:40:48瀏覽次數：來源于：admin

PowerMill 解決了復雜產品的加工問題，提高了加工制造的效率；Moldflow 節省了生產的時間和成本，贏得了客戶的好評。歐特克數字化制造解決方案幫助中山世達實現了將客戶的設計快速而精確的轉化為產品，助力了中山世達的快速生產之路。



中山世達模型制造有限公司（以下簡稱“中山世達”）位于廣東省中山市，是世界一流的手板模型提供商，致力于提供最好的手板模型，快速模具以及批量生產服務來生產客制化產品。中山世達專注于 CNC 多軸加工、注塑成型及 3D 金屬打印等多種制造方式，通過先進技術和設備，將客戶的設計快速而精確的轉化為產品。





歐特克助力中山世達實現價值觀



快速生產是中山世達價值觀的重要組成部分，這也是越來越多的客戶選擇中山世達的原因之一。高效專業的團隊、優秀的軟硬件產品、定期培訓以及員工不斷的自我學習等都是中山世達能夠做到快速生產的原因。在軟件使用方面，作為使用歐特克軟件（中國）有限公司（以下簡稱“歐特克”）產品和技術的成熟用戶，中山世達以自己的實際應用經歷，向我們展示了歐特克數字化制造解決方案是如何幫助中山世達縮短制造時間、提高加工效率和降低制造成本的。



歐特克數字化解決方案集成了PowerMill、PowerShape、PowerInspect、FeatureCAM、Moldflow 以及 Netfabb 等軟件，通過使用這些軟件，用戶可以更快速地加工、打印、檢查和預制更高質量的零件或產品。中山世達屬于客制化、批量加工的制造企業，在接到訂單后的典型制造流程包括對客戶提供的產品進行設計和審核、與客戶進行溝通以及修改、報價、確定加工工藝過程及制造等環節。在這一過程中，歐特克數字化解決方案從不同方面幫助中山世達更好、更快速的達成目標。



PowerMill 解決復雜產品的加工問題，提高效率



由于所屬行業的特殊性，中山世達經常需要加工的產品材質不一，造型結構較為復雜，且客戶較多，導致產品設計風格不一，同時，客戶對時間的要求也很高。對于通常的制造企業來說，這些要求會帶來不小的挑戰，但對于中山世達來說都可以輕松應對。

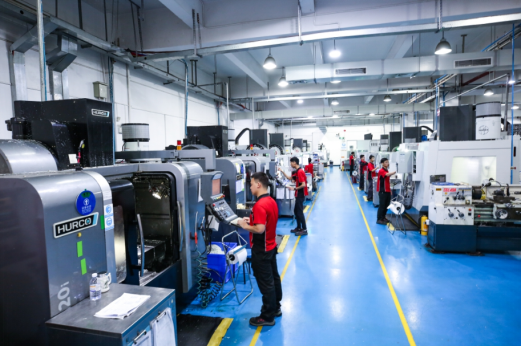

中山世達擁有多款不同品牌的國產和進口數控加工中心，所有加工中心都使用 PowerMill 進行編程，確保加工精度和標準的統一。PowerMill 是用于制造的專業多軸數控加工軟件，它能夠快速完成編程、仿真和驗證大型和復雜零件的刀具路徑，最大限度的提高數控機床的效率和零件的質量。中山世達自成立以來就一直使用歐特克的 PowerMill 軟件來解決復雜產品的加工問題。



中山世達模型制造有限公司數控加工班組長平子康向筆者介紹了中山世達數控加工的流程，以及 PowerMill 等軟件是如何幫助中山世達提高加工制造效率的。



▲圖 中山世達模型制造有限公司數控加工班組長  平子康



據平子康介紹，在接到項目后，首先會使用 PowerMill 軟件對工件的 3D 模型進行分析，來確定工件的特征和細節。在對模型進行分析后，就會開始制定具體的加工工藝，之后結合工藝師的經驗進行加工編程。為了確保加工的準確性，工作人員會將編輯完成的刀具路徑在 PowerMill 軟件中進行過切檢查和碰撞檢查，進一步進行加工前的確認。PowerMill 可以檢查刀具路徑是否可以在所選機床上安全運行，檢查刀柄夾持碰撞，機床夾具碰撞等，可以準確地進行機床的仿真，可以定位和糾正任何不必要的問題，大大提高了編程和加工的質量和效率。



在以上流程完畢后，加工代碼將會被傳送到機床上，開始正式加工。在加工時，中山世達通常會使用 PowerMill 旋風銑等高效策略。首先，這主要是由于加工工件多含有曲面和凸臺特征，非常適合用旋風銑來進行高效的開粗。其次，用旋風銑加工效率非常高，它能夠自動檢測到哪些地方是空刀，哪些是刀具沒有接觸到工件的地方，可以快速過度空刀刀具路徑，節省加工時間。



PowerMill 的計算速度非?？?，擁有很多快捷編輯方式。如，使用隊列計算能節省等待計算的時間，使用宏程序進行定制開發可縮減編程時間，Template 模板可為具有較高相似性或相同的工件提供統一的解決方案，不需要重復設計程序，從而節省了相似工件的編程時間。這些對于提升中山世達加工產品的質量和效率，都有著十分重要的意義。中山世達模型制造有限公司數控加工班組長平子康如是說。



在編程自動化方面，中山世達也走在了行業的前列。通過 PowerMill 的自定義模板和宏程式，實現編程的自動化，把企業的專業知識嵌入模板、宏和工具欄，顯著減少編程時間、重復工作以及避免人為失誤，極大的提高了生產效率。中山世達在 PowerMill 中還建立了自己的刀具庫，在刀具庫中把不同材料的轉速、進給建立出來。這對于企業核心經驗的傳承和縮短新員工培訓時間起到了重要的作用。



除了對 PowerMill 具有良好的駕馭能力外，在加工制造方面，中山世達還使用了 PowerShape、PowerInspect、FeatureCAM 和 Electrode 等來輔助加工制造。例如，在分析 3D 模型時，如果遇到拔模角度、圓角大小等這樣有角度特征的工件，使用 PowerShape 軟件來進行特征分析會比使用其他軟件更直觀更方便；利用 PowerInspect 將檢測和驗證融入 CNC 加工，讓中山世達可以快速做出報廢或返工決策；車削、車銑復合以及線切割等加工使用 FeatureCAM，可自動執行從圖檔到 NC 代碼的工作流，縮短編程時間；而在金屬工件加工中，利用 Electrode（EDM 加工）則能完成無法使用傳統刀具切削的小型復雜特征或狹窄區域的加工等。



Moldflow 節省時間和成本，贏得好評



在注塑成型方面，中山世達選擇了 Moldflow 作為塑料注塑成型仿真分析軟件，對注塑成型零件在制造過程中的潛在問題進行預測和優化，幫助設計師和工程師在設計流程前期了解風險所在，從而在全面投入生產之前解決相關問題。





在談到應用 Moldflow 時，中山世達模型制造有限公司一人一模組長謝紅杰介紹到：“現在從客戶提供產品圖開始，我們就使用 Moldflow 進行模流分析，給出流道大小和報價等信息。在使用 Moldflow 前，這一工作主要依靠個人經驗和理論來判斷，按理論值給出的流道大小往往不合理，后期還需要進行燒焊或改進流道大小，經常需要返工。而現在用 Moldflow 分析出的流道大小及位置科學合理，很少需要返工，大大縮短了我們的交付周期，也降低了客戶和我們的成本。”

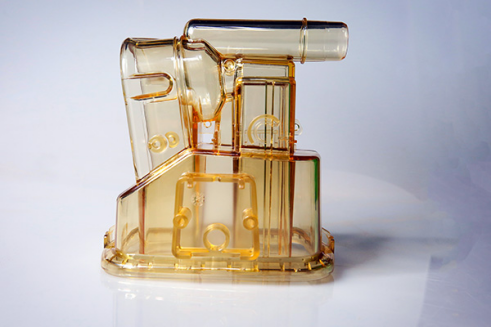

Nedap 是一家專注于家禽和家畜管理解決方案的公司。他們的產品在歐洲產品設計上獲得了名次，而中山世達和他們合作開發了這個產品中的一個透明裝置。這個產品正如圖中所示外形結構復雜，需要一次成型，這在模具設計上需要使用液壓塊以及鑲件。注塑成型一個結構如此復雜的產品，在模具設計上會迎來很多的挑戰，去避免縮水痕和熔接線。中山世達的模具工程師借助 MoldFlow 的流道平衡、高效建模以及冷卻功能，避免了產品在注塑過程中發生變形現象，得到了高質量的模具。



▲圖 左三：中山世達模型制造有限公司總裁  Gordon Styles

▲圖 右一：中山世達模型制造有限公司一人一模組長  謝紅杰



中山世達模型制造有限公司總裁 Gordon Styles 認為 Moldflow 帶給中山世達兩個最顯著的好處：

• 第一，在項目報價時進行模流分析，用專業贏得客戶信任，從而贏得更多的訂單。

• 第二，在生產過程中，Moldflow 可以預測可能出現的問題，并解釋這些問題產生的原因，從而能更好的進行改進，避免加工時候出現問題。Moldflow 是真正能發現問題的軟件，對中山世達的幫助非常大，Gordon Styles 如是說。



共攜手，鑄輝煌



中山世達和歐特克是老朋友了，Gordon Styles 在談到為什么會選擇歐特克數字化制造解決方案時表示，歐特克數字化制造解決方案是一套很全面的解決方案，在加工制造的各個環節都能提供相應的軟件來幫助中山世達出色的完成任務。的確，歐特克一直致力于賦予用戶創造任何事物的能力。“Make Anything”的口號意味著不僅是把“Anything”設計出來，還要能夠把它加工出來?，F(xiàn)在，歐特克數字化制造解決方案將設計、仿真、制造和數據管理等軟件統一融合，無論處于設計制造的哪個環節，用戶都可以找到相應的解決方案。





最后，引用中山世達模型制造有限公司總裁 Gordon Styles 的一句話：“感謝歐特克這些新的軟件、技術和理念，中山世達希望能和歐特克共同攜手，幫客戶創造無限可能。”



“歐特克數字化制造解決方案是一套很全面的解決方案，在加工制造的各個環節都能提供相應的軟件來幫助中山世達出色的完成任務。同時，歐特克是一家不斷進步和創新的公司，總有先進和新鮮的技術與創意提供給用戶。中山世達非常愿意去了解這些新的軟件、技術和理念，也希望能和歐特克共同攜手，幫客戶創造無限可能。”

—— Gordon Styles

中山世達模型制造有限公司總裁
